【船員投稿】“海悅”輪主機缸套、活塞令磨損淺析
引言：海悅輪于2017年3月日本大島船廠製造，主機型號為KAWASAKIMAN B&W 5S50 ME-C8.2 (DERATING),M.C.O.5650KWx108rpm、N.O.R.（77.1% MCO）4335KWx103.0rpm 燃油耗油率159.3g/kwhat NOR，燃油使用範圍380cstat 50℃-2.0cst at40℃，主機吊缸檢修週期為16000h，下面就主機運行中NO.3缸發生故障予以分析和說明，請參考

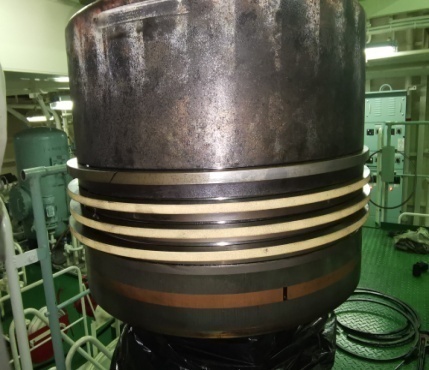

NO.3 缸活塞令表面磨損情況

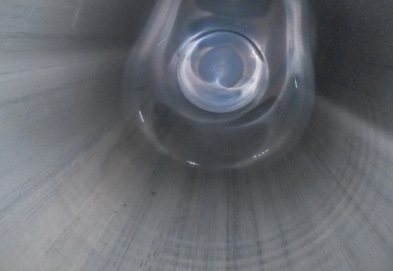

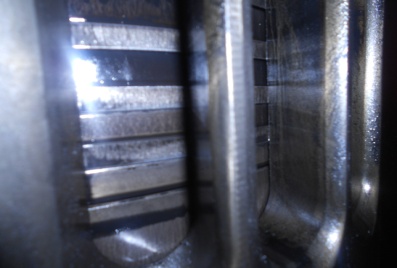

NO.3 缸套磨損情況

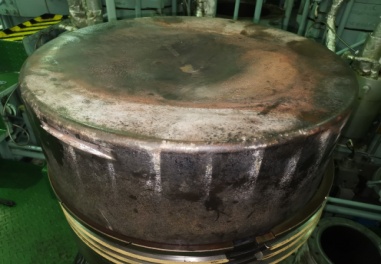

活塞頭部環帶左后部沉積物

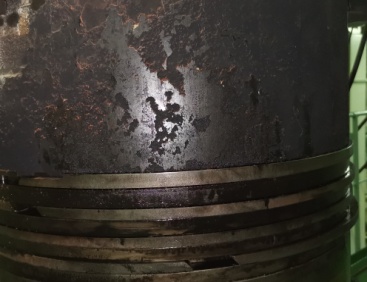

清潔后的活塞頭
活塞令換新
三、原因分析
1.一般來講，缸套的磨損分類為：
-
腐蝕磨損：低溫腐蝕，在第一道活塞環處磨損最大，因此處酸最多、潤滑油膜最薄。
-
顆粒磨損：特征是沿缸套內圓表面或活塞令的表面有縱向的直線劃痕，肉眼可見，有手感。
-
粘著磨損：一般出現在磨合期（缸套與活塞環）和長期運轉后（幾千小時）（缸套、活塞令與活塞裙部）。特點是：沿運動方向出現條紋狀的磨痕，有時伴有暗紅色或發蘭色（氧化物），磨損率高。其磨損機理為：粘著——粘著點剪切——材料轉移——反復作用后脫落，形成磨練粒。
低溫粘著磨損—相對運動速度不大（0.5~0.6m/s）而法向載荷較大，摩擦表面溫度在100~150度之間。接觸點粘接——產生塑性變形而硬化（強度大于摩擦副中較軟金屬的強度——因相對運動而被剪切。表面層和基體的金相組織和化學成分均無明顯變化。
高溫粘著磨損：--相對運動速度很大而法向載荷較高，接觸點的瞬時溫度很高——表面金屬發生軟化并粘結在另一金屬表面——沿運動方向形成裂口和凹穴。表面層的金相組織和化學成分均有明顯變化。磨屑呈薄帶狀，厚度較低溫摸粘著磨損厚度小。
粘著磨損形式：
|
名稱 |
發生剪切部位 |
表面破壞程度 |
|
輕微磨損 |
粘著面上 |
金屬有極輕微的轉移 |
|
涂抹 |
距粘著面不遠的較軟的金屬淺層 |
較軟的金屬涂抹在較硬的金屬表面 |
|
擦傷 劃傷
|
較軟金屬的表層內 較軟金屬的表層內
|
沿運動方向產生細小拉痕 嚴重的拉痕
|
|
撕裂
|
較軟金屬表面深層處
|
表面被嚴重撕裂而顯得很粗糙和有明顯的變形
|
|
咬死
|
粘著強度高，粘著面積大，剪切應力小，粘接點焊合而使相對運動受阻。
|
|
通常說的拉缸，也即粘著磨損為：柴油機運轉時，活塞裙、活塞環和氣缸套工作表面在異常情況下出現擦傷、劃傷、撕裂和咬死的現象，分為輕微拉缸、嚴重拉缸（咬死），本船的粘著磨損屬于“撕裂”粘著磨損。
2.影響粘著磨損的因素：
1)缸套與活塞令磨合不良：新造柴油機在制造廠臺架實驗時進行磨合運轉，裝船后還需進行磨合運轉，船舶營運中摩擦副成對更換或只更換其一時，也需進行磨合運轉?；钊h(huán)—氣缸套良好磨合的標志：是環表面清潔光亮、無拉痕且活動自如。 磨合初期用不含堿性的純礦物油，隨后選用中度堿值氣缸油，最后使用高堿值氣缸油，按說明書調節注油率，轉速由低到高、負荷由小到大、運轉時間分配合理。
3.分析結論
PL=使用低硫油時的推薦的注油率g/PSh
P=當前的注油率g/PSh，我輪為0.74g/PSh即1.0 g/KWh
S：硫含量百分數
按含硫量0.5%的燃油計算，其注油率對應為：PL70=P-(1.5-S)x0.25=0.74-(1.5-0.5)x0.25=0.49g/PSh=0.67 g/KWh，考慮到此公式是基于BN70堿值為依據計算出來的，若換成堿值為BN57的氣缸油，其注油率應為：PL57=70*57xPL,=0.82g/KWh。
船方按要求，結合掃氣口檢查（期間每次到港都要對缸套和活塞令工況檢查均正常），逐步將主機基本注油率由1.0 g/kwh 調整至0.9 g/kwh ，并分別在注油率為0.96g/kwh和0.90 g/kwh時兩次氣缸殘油取樣送交化驗室化驗，化驗結果均正常。
另外，所謂的基本注油率是平均工況下，確保安全和滑油經濟性氣缸狀態，所獲得的注油劑量，基本注油率是按額定功率、額定轉速計算的，實際營運時的功率很少達到主機額定工況，而本船的運營轉速102-103rpm使用功率僅為3800kw左右，約為額定負荷67%左右，經濟航速下轉速僅為95-98rpm對應功率更低。
因此，從缸套、活塞令工況檢查、理論上和化驗結果均表明，本船主機氣缸油調節安全冗余很大，不存在因氣缸油微調造成活塞令和缸套的異常磨損。
2020-3-15修船出廠后，主機換用了堿值為BN57氣缸油，主機吊缸檢修磨合后，氣缸注油率又逐步調整至0.92 g/kwh ，而NO.3缸自2019-11-4韓國蔚山吊缸檢修磨合后，其注油率一直保持0.9 g/kwh未變。2020-5-6 在美國巴爾的摩港檢查缸套活塞令狀況顯示各缸狀況均正常，詳見五月度維修報表照片。
2020-6-16主機NO.3缸吊缸檢修時各缸運行時間表及氣缸注油率
|
|
|
|
|
|
1376 h |
3432 h |
3432 h |
1318 h |
1376 h |
|
主機氣缸注油率 |
||||
|
|
|
|
|
-
綜上分析，缸套、活塞環（及活塞裙部分拉痕）發生突發性粘著磨損原因為：
-
由于活塞頭部環帶120弧度范圍沉積物（主要為過量氣缸油的殘余物鈣基成分）存在，其和缸套產生緊密摩擦，導致缸套上的潤滑油膜遭到破壞，活塞令與缸套之間形成局部干摩擦，造成缸套和活塞令的磨損，而活塞令在環槽中自由轉動，逐步造成整個活塞令及缸套表面的粘著磨損。
-
燃油中CAT-FINES引起的磨損：
從活塞令的上下端面看，活塞令的上下端面明顯存在“麻坑”這證明燃油中的磨損顆 ?？ㄔ诨钊疃嗣婧土畈鄱嗣嬷g，造成環端面的“POCK MARKS”；一般顆粒磨損可在活塞表面形成垂直喇叭形溝槽刮痕，通常不會產生MICRO-SEIZURE“微咬”，但如果顆粒磨損的加劇，必然導致“過度微咬”也即SCUFFING粘著磨損產生。
-
2020/6/22道達爾比利時化驗室對船方所取主機氣缸殘油化驗結果表明：主機NO.3 缸P-Q指數高，其它缸的P-Q指數也較高，這使得在這些氣缸殘油樣中的鐵含量過高，建議檢查燃油系統，改進燃油分離，保持燃油良好狀態；NO.1、NO.3缸鉻含量過高，表明活塞令及槽等的鉻涂層磨損增加，本人認為這主要由于燃油中CAT-FINES等顆粒進入活塞令環槽，活塞環及槽涂層磨損引起的；NO.3缸磷P和鋅Z含量高，表明其盤根箱刮油令使得系統油進入了該缸的氣缸殘油樣中，因此，需檢查該缸盤根箱刮油令的工況。
結合化驗報告及船方匯報，公司認為：主機NO.3缸套和活塞令異常磨損是由于燃油質量引起的，建議加強燃油的清凈分離，保持燃油進機質量。
-
關于缸頭上部的敲擊聲：因本船主機燃燒室設計是在缸頭上部，排氣閥座的位置恰在距缸頭頂部1/3的位置，外部聽起來好像是排氣閥座處撞擊，聲音較為沉悶，并不是清脆的金屬撞擊聲，2020-6-12換輕油后，直到根特港靠泊，敲擊聲一直沒有發生：本人認為這種現象符合主機拉缸出現的特有異響“吭吭或噠噠”聲，這種聲音往往出現在活塞上死點位置，并隨船舶狀態而改變，換用輕油后，燃油的質量和燃燒獲得改善，拉缸現象得以減輕，故異響暫時消失。
4.后續的工作
1)比利時根特開航近4天后，2020-6-21船抵立陶宛克萊佩達港，船方對NO.3缸活塞令及缸套進行了檢查，發現缸套和活塞令又出現了磨損，故重新吊缸換新了該缸套。
截止到2020-7-31，該缸套換新后已運行557h，多次檢查其磨合情況良好。
2)根據2020-6-22氣缸殘油化驗報告，船方加強了對主機各缸的檢查，在發現NO.4缸活塞令斷令以及缸套局部磨損后，于2020.07.22對主機NO.4缸進行了吊缸檢修，距上次吊缸檢修時間僅為1894h。
-
吊缸后發現：第一道活塞令搭口處斷掉約25mm、活塞頭部環帶存在45度弧度的沉積物并于缸套形成bore-polishing，缸套排煙側偏前存在寬約30mm的縱向拉痕，見照片。
-
經分析認為：活塞令折斷原因與令槽磨損變形有關；缸套排煙側縱向拉痕與活塞頭部環帶沉積物、斷令及燃油質量有關；活塞令表面垂直型溝槽磨痕與燃油質量有關。
-
修復：因船無活塞令備件庫存，只好挑選出一道可以使用的舊令修復后換用在第一道，第2-4道令沿用原令。
從磨損現象看，NO.4缸套和NO.3缸套磨損相類似，此不贅述。
截止2020-7-31該缸已磨合運行44小時，期間兩次缸套、活塞令狀況檢查，情況良好。

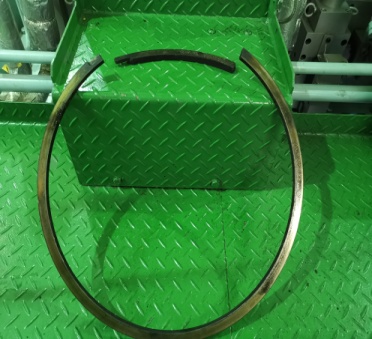

第一道斷令

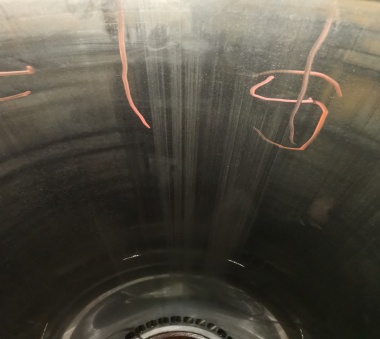

缸套排煙側磨損情況
3)今后一段時間，船方仍會面臨低硫燃油的使用，其特點是含有害物較多、穩定性較差及燃油質量不一，因此：加油前一定在油艙內加注燃油添加劑；按燃油化驗報告及廠方要求嚴格控制分離溫度和盡量低流量，確保燃油凈化設備良好；每次抵港后對缸套、活塞令表面工況檢查，視情況調整氣缸油量，做好氣缸殘油定期及疑問化驗；加強對噴油設備的拆檢，保持主機燃燒工況正常。
匆忙起草，難免有誤，請修改指正！
海悅輪輪機長：賈廣信
