板式換熱器的安裝

板式換熱器由其結構特點所決定，它的安裝比較方便和靈活。以下對板式換熱器的額零件組裝和系統安裝方面需注意的事項加以說明。

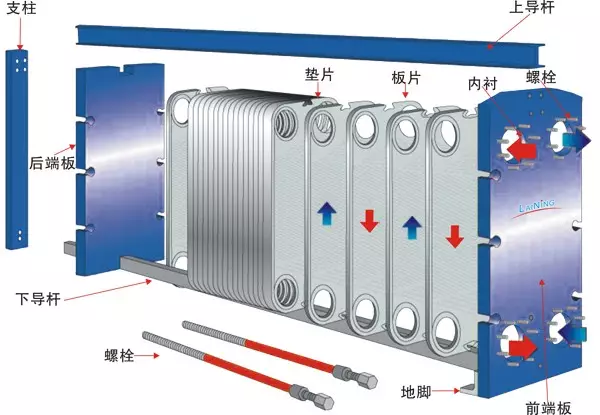

一、板式換熱器的零件組裝

關于板式換熱器的零件組裝，無論是制造廠向使用單位發運零件，進行現場組裝，還是使用單位在檢修設備拆開板式換熱器后再組裝，都必須按照以下順序進行。

1、認真閱讀隨機文件（合格證、材質證、流程圖、裝配圖和裝箱清單等）。

2、檢查板片、接管、墊片的材質是否與換熱器內介質的耐腐蝕要求相一致。

3、按圖紙檢查所有的零件是否齊全，型號、尺寸是否與圖紙相符。

4、將板片的墊片槽擦干凈，均勻地涂上粘接劑，粘上墊片，然后把板片整齊地疊放在一起，壓上一定的重物。

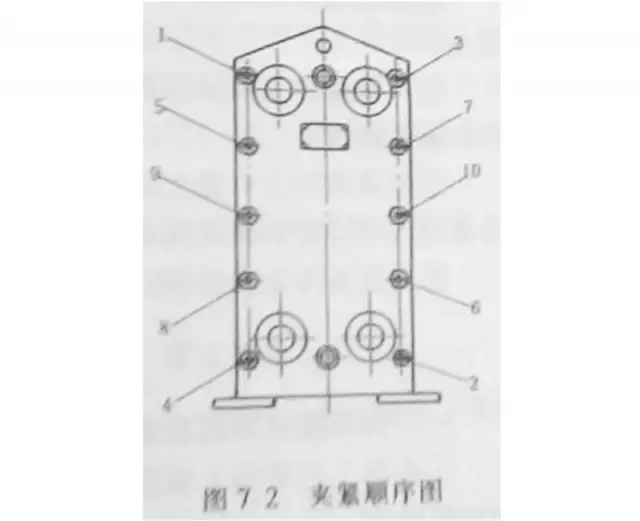

5、按設計的流程圖進行組裝，并按規定順序進行夾緊。夾緊時，應先擰緊1、2、3、4號螺母，然后再擰緊5、6、7、8、9、10號螺母。



6、液壓試驗要按單側分別進行。試驗壓力為設備設計壓力的1.25倍；保壓30min,檢查所有密封盒焊接部位，均無滲漏為合格。

二、使用單位的系統安裝

使用單位的系統安裝時指制造廠發至使用單位的設備或使用單位檢修好的設備向應用工位上的安裝。這種情況應按下面順序進行。

1、將設備放在基礎上，固定地腳螺栓。

2、檢查管道的冷、熱介質進出口與設備上的接管是否一致?？紤]到檢修方便，管道與換熱器聯接時最好用短節。

3、換熱器的冷、熱介質進出口都應安裝溫度計和壓力表。

三、換熱器零件組裝和設備安裝注意事項

1、吊裝時要注意設備的重心。

2、向墊片槽粘接墊片時，應確保墊片上和板片的墊片槽內沒有砂子、油污、鐵屑和焊劑等雜物，以免損壞密封，引起泄露。

3、擰緊螺栓時用力要均勻，并不斷地測量兩壓緊板內側的距離，保證兩壓緊板間平行度偏差不大于3mm.夾緊到規定尺寸并且達到相應的平行度，以免墊片壓偏或滑出墊片槽。同時，一邊夾緊一邊細查，觀察是否有墊片、板片發生錯位等現象。

4、液壓試驗的液體一般采用水。水溫不應低于5℃.試驗時應緩慢升壓。試驗完成后，適當?shù)厮砷_壓緊螺母，放出積水，然后再擰緊螺母，夾緊至原尺寸，待用。

5、換熱器周圍應留有一定的檢修空間，其大小與板片的尺寸有關。

6、夾緊螺栓上要涂以黃油，有條件時應套上保護管，以免生銹和碰傷螺紋。

7、如果泵的出口最大壓力大于設備最高使用壓力時，需在設備的入口處安裝減壓閥和安全閥。

8、當設備內充滿液體、帶有壓力時，不允許夾緊螺母。

 板式換熱器的操作

一、開車操作及注意事項

1、在新工藝管線上使用時，要注意消除管線內的雜物，以免堵塞換熱器。

2、如果用污水作冷卻介質，或回收污水的余熱，或介質內含有粒狀固體物時，要在換熱器入口端裝上過濾器或除污器，以免堵塞換熱器。

3、冷卻水（被加熱）溫度超過40℃時，應盡可能先進行軟化處理，以免換熱器結垢，影響傳熱效果，

4、檢查管線連接是否正確，避免兩種介質相混，引起不良后果。

5、開車前嚴格檢查冷、熱介質的進口閥門是否關閉，出口閥門是否開啟。

6、完成上述工作后可開機。開車先啟動冷、熱介質的泵，慢慢地打開冷介質的進口閥，然后打開熱介質的進口閥，使介質緩慢地流入換熱器，以免溫度過高。

7、檢查所有密封面及所有焊縫處有無滲漏等不正常的現象。

8、緩慢地升溫，同時測定和計算是否滿足工藝要求。滿足后即可進入正常操作。

二、正常運行及檢查

1、要經常檢查換熱器的所有密封面及焊縫，觀察有無滲漏等不正常現象。若發現滲漏，應及時在滲漏處作上記號，待停機后處理。

2、要定時檢查壓力表、溫度計，觀察是否有不正?，F(xiàn)象。

3、停車時先慢慢關閉熱、冷介質的進口閥，然后關閉兩介質的出口閥。開機時則反之，先打開出口閥，然后緩慢地打開進口閥。

4、要定期對低壓側介質進行化驗，以免有高壓側介質混入。如有混入，說明發生內漏，應停機處理。

三、停機操作及注意事項

1、停機前必須先停泵，切斷電源。

2、停泵后，先緩慢地關閉熱介質進口閥門，再關閉冷介質的進口閥門。最后關閉兩介質的出口閥門。

3、如果管線上裝有放空閥，應打開。

4、對溫度較高的介質及腐蝕性介質，應盡量使設備放空，以免打開設備時燙傷人和腐蝕設備。

四、常見運行故障的診斷及處理

(一)運行狀況偏離工藝要求

1、新投產的板式換熱器如果達不到工藝要求，應仔細檢查原始設計參數、設計計算、組裝等是否正確，然后決定是否應增加或者減少換熱面積，以及改變流程組合。

2、若板式換熱器開始運行是正常的，經過一段時間運行后出現偏離工藝要求的情況，如出現出：壓力降增大或減??；介質出口溫度上升或下降。

處理這種故障的辦法是：

1、檢查冷熱介質的入口參數與原設計值是否相符。如果不相符，應設法調整到原設計值。若入口參數已改變，無法調整到原設計值，則應重新進行設計計算，決定增減換熱面積或更改流程組合。

2、如果冷、熱介質的入口參數與原設計值相符，而出口參數達不到設計值時，則應停機，拆開檢查板間有無堵塞或板片結垢等情況，并及時處理。

（二）板式換熱器發生滲漏現象

由于板式換熱器的密封周邊較長，板片又較薄，在使用過程中可能會出現滲漏現象。滲漏現象可分為內漏和外漏兩種情況：

1、板式換熱器的外漏

這是指板式換熱設備內的介質向外部空間的滲漏。這種滲漏現象一般容易發現。引起這種滲漏的主要原因是墊片老化、被腐蝕或板片變形。當發生這種滲漏時，應及時在滲漏部分做上記號，打開設備以更換墊片或板片。

2、板式換熱器的內漏

這是指換熱設備內的兩種介質由于某種原因造成高壓側介質向低壓側滲漏。這種滲漏現象一般不易及時發現。引起這種滲漏的主要原因是板片穿孔、裂紋和被腐蝕。發現這種滲漏的方法是要經常對低壓側的介質進行化驗，從其組分的變換中加以判斷。

這種滲漏的停機檢查方法是：

(1)、拆開板式換熱器，清除板片表面上的污垢，擦干后將換熱器重新組裝起來。在一側進行壓力為0.2~0.3Mpa的水壓試驗。待另一側流出水后即停止試驗，打開換熱器，仔細觀察板片的未試壓側，其中濕的板片即為有孔或裂紋的板片。

(2)、在現場也可用透光、著色檢查方法，查出廢板片。凡檢查出來的廢板片和墊片都要進行更換，重新組裝后使用。

（三）板式換熱器的板片發生錯位

1、對于介質流量和壓力變化較大、而且又是多程組合、長期使用的板式換熱器，容易發生板片錯位現象。板片錯位后，有時很快就出現外漏；有些雖然不是立即發生外漏，但卻是發生滲漏的一種隱患，所以都必須及時處理。

2、引起錯位的主要原因有：換熱器板片變形；板式換熱器的密封墊片滑離了墊片槽。處理這種錯位現象，應將變形的板片和滑離墊片槽的墊片及時更換。

（四）現場缺乏檢修設備時，板式換熱器的簡單處理方法

1、板式換熱器在使用過程中，無論是板片發生變形、裂紋、穿孔，還是墊片發生老化、斷裂，都需要及時更換。萬一使用現場沒有足夠的備件，而換熱設備既無備用臺份，又不能停機時，應進行現場的簡便處理。

2、現場簡便處理的方法是將損壞的板片和發生滲漏的板片成對（A板+B板），如果數量不太多，減少的流道數也不多，組裝后可繼續使用，對生產影響不會很大。
